JH-E雙轉子流量計 （螺旋轉子流量計）
子流量計.jpg) |
| |
HUF-E雙轉子流量計 （螺旋轉子流量計） |
| |
| 一、概述 |
雙轉子流量計（以下簡稱流量計）是一種設計獨特、經過精密加工裝配的新型容積式流量計。 一對螺旋轉子是計量腔體內唯一的運動體， 起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。 該流量計工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過， 從而不易卡表。 該流量計經過化學鍍鎳處理， 因此具有防腐、耐磨的特性，可代替不銹鋼材質的流量計。
該流量計的特點是：
適用于稀油、輕質油、稠油、含砂量大、含水量大的原油，被測量液體的粘度范圍大。
流量計通過的液體流量大，****流量是同通徑普通容積表的二倍左右。
使用壽命長，準確度高，可靠性強。
壓內損失極小。
有線遠傳最長距離為1000米，脈沖信號輸出N=0.1L（一個脈沖為1N），可直接與計算機聯網。
本安防爆IaⅡCT6（本質安全型）；隔爆dⅡBT6（隔爆型）；防護IP56。 |
| |
| 二、工作原理 |

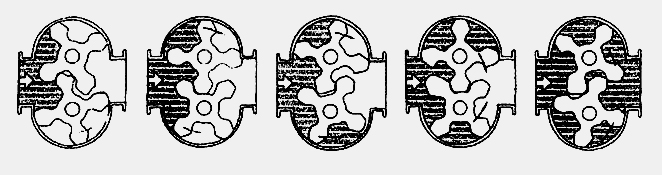

如下圖所示，該流量計通過一對回轉的特殊螺旋轉子，直接測量液體流量的容積。
流量計對流體流量的測定是在計量腔體內完成的。一對螺旋轉子在液體的壓力下轉動，轉子與計量腔壁間形成的封閉空間（圖陰影部分）每回轉一次排出8倍陰影體積。因此根據這一關系，只要計量轉子回轉的次數，即可計算出流量累積量，根據每秒的轉數，即可測出瞬時流量。 |
 |
| |
| 三、技術性能 |
公稱通徑及流量范圍
公稱通徑及流量范圍見表一 |
表一 |
公稱
通徑
mm |
流量范圍(m3/h) |
0.3mpa.s
以下 |
0.3~2
mpa.s |
2~5
mpa.s |
5~15
mpa.s |
15~50
mpa.s |
50~400
mpa.s |
400~1000
mpa.s |
1000~1500
mpa.s |
1500~2000
mpa.s |
LPG |
汽油 |
煤油 |
輕柴油 |
A重油 |
B重油 |
C重油 |
高 粘 度 液 體 |
8 |
0.04~0.4 |
0.04~0.4 |
0.04~0.4 |
0.04~0.4 |
0.03~0.3 |
0.03~0.3 |
0.03~0.3 |
0.03~0.3 |
15 |
0.25~2.5 |
0.25~2.5 |
0.25~2.5 |
0.3~3.0 |
0.3~3.0 |
0.3~3.0 |
0.3~3.0 |
0.25~1.5 |
25 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.5~5 |
0.5~4 |
0.5~3 |
40 |
5~20 |
4.5~20 |
4~20 |
3~20 |
2.5~20 |
2.5~20 |
2.5~20 |
2~13 |
2~12 |
2~10 |
50 |
6~30 |
5~30 |
5~30 |
4~30 |
4~30 |
4~30 |
3~30 |
2.5~25 |
2.5~20 |
2.5~15 |
80 |
30~80 |
20~80 |
15~80 |
12~~80 |
10~80 |
8~80 |
6~80 |
5~55 |
5~45 |
5~39 |
100 |
50~180 |
35~180 |
25~180 |
20~250 |
17~250 |
10~250 |
8.5~250 |
8.5~130 |
8.5~110 |
8.5~97 |
150 |
70~260 |
50~260 |
40~260 |
30~260 |
20~340 |
17~340 |
15~340 |
12~190 |
12~160 |
12~140 |
200 |
100~380 |
70~380 |
55~380 |
45~500 |
35~500 |
30~500 |
25~500 |
25~280 |
25~220 |
25~200 |
250 |
200~630 |
140~630 |
110~630 |
90~800 |
70~800 |
55~800 |
45~800 |
45~460 |
45~380 |
45~340 |
300 |
300~980 |
210~980 |
170~980 |
140~1100 |
110~1100 |
90~110 |
65~1100 |
65~720 |
65~590 |
65~520 |
注: 1.以上為準確度0.5級的流量計流量范圍。 |
2.如準確度為0.2級的流量計,流量范圍上限值不變,下限值按量程比1：5計算,如準確度為0.1級按1:3計算。 |
|
| |
| 四、外型尺寸 |
1.轉子結構 |
子組合.jpg) |
| |
2.雙轉子變送器及智能表總體結構 |
 |
| |

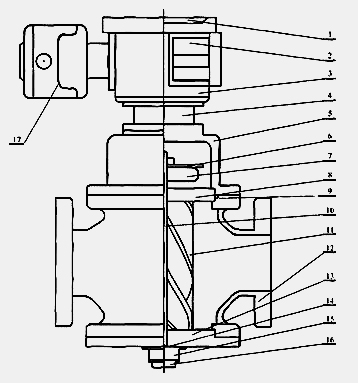

A（上圖）1.儀表盤2.電池3.二次表4.連接座5.U型帽6.發訊片7.定位齒輪8.上蓋板9.O型環10.軸11.轉子12.主體13.上蓋板14.止推軸承15.調節螺釘16.底蓋17.遠傳體
|
| |
B 雙轉子變送器外型尺寸見下表
|
項目
型號 |
公稱壓力
（Mpa） |
外形尺寸 |
法蘭連接尺寸 |
螺栓 |
| |
L |
D |
H |
H1 |
D1 |
D2 |
D3 |
X |
Y |
h |
t |
t1 |
數量 |
螺紋 |
| UF-E80 |
1. 6, 2. 5 |
380 |
270 |
690 |
154 |
195 |
160 |
135 |
|
|
20 |
3 |
|
8 |
Ml 6 |
| 4. 0, 6. 4 |
380 |
270 |
690 |
154 |
220 |
172 |
140 |
127 |
128.6 |
30 |
7 |
5 |
8 |
M20 |
| 10, 16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| UF-E100 |
1. 6. 6.4 |
380 |
352 |
740 |
190 |
230 |
190 |
160 |
|
|
22 |
3 |
|
8 |
M20 |
| 4. 0, 6. 4 |
380 |
352 |
740 |
190 |
260 |
204 |
170 |
157 |
158.8 |
32 |
7 |
5 |
S |
M22 |
| 10, 16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| UF-E150 |
1. 6, 2. 5 |
560 |
420 |
840 |
220 |
300 |
250 |
218 |
|
|
27 |
3 |
|
8 |
M20 |
| 4. 0, 2. 4 |
560 |
420 |
840 |
220 |
330 |
280 |
228 |
216 |
217.5 |
38 |
7 |
5 |
1"' |
M24 |
| 10, 16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| UF-E200 |
1. 6, 2. 5 |
700 |
560 |
890 |
240 |
360 |
310 |
274 |
|
|
27 |
3 |
|
12 |
M24 |
| 4. 0, 6.4 |
700 |
560 |
890 |
240 |
375 |
320 |
284 |
258 |
259 |
34 |
7 |
5 |
12 |
M28 |
| 10, 16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| UF-E250 |
1. 6, 2. 5 |
1000 |
720 |
1 1 00 |
270 |
425 |
370 |
330 |
|
|
29 |
3 |
|
1"' |
M24 |
| 4. 0, 6.4 |
1000 |
720 |
1100 |
270 |
445 |
338 |
335 |
324 |
325.5 |
48 |
7 |
5 |
16 |
M28 |
| 10, 16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| UF-E300 |
1.6、2.5 |
1000 |
720 |
1230 |
400 |
485 |
430 |
390 |
|
|
30 |
4 |
|
1 '' |
M24 |
| 1. 6, 2. 5 |
| |
| 4. 0, 6.4 |
1000 |
720 |
1230 |
400 |
520 |
451 |
392 |
381 |
328.6 |
51 |
7 |
5 |
16 |
M30 |
|
| |
| 五、雙轉子型號表示方法： |
| 基本型號 |
1 |
2 |
3 |
4 |
5 |
6 |
說明 |
| 公稱通徑 |
計數器 |
公稱壓力 |
特征 |
發訊器 |
工作溫度 |
| UF-E |
|
|
|
|
|
|
表示：雙轉子流量計 |
| |
8 |
|
|
|
|
|
公稱通徑為8mm |
| |
15 |
|
|
|
|
|
公稱通徑為15mm |
| |
25 |
|
|
|
|
|
公稱通徑為25mm |
| |
40 |
|
|
|
|
|
公稱通徑為40mm |
| |
50 |
|
|
|
|
|
公稱通徑為50mm |
| |
80 |
|
|
|
|
|
公稱通徑為80mm |
| |
100 |
|
|
|
|
|
公稱通徑為100mm |
| |
150 |
|
|
|
|
|
公稱通徑為150mm |
| |
200 |
|
|
|
|
|
公稱通徑為200mm |
| |
250 |
|
|
|
|
|
公稱通徑為250mm |
| |
300 |
|
|
|
|
|
公稱通徑為300mm |
| |
|
W |
|
|
|
|
無表頭脈沖發訊 |
| |
|
J |
|
|
|
|
機械計數器 |
| |
|
E |
|
|
|
|
電子計數器 |
| |
|
H |
|
|
|
|
回零機械計數器 |
| |
|
|
1.6 |
|
|
|
公稱壓力為1.6Mpa |
| |
|
|
2.5 |
|
|
|
公稱壓力為2.5 Mpa |
| |
|
|
4 |
|
|
|
公稱壓力為4.0 Mpa |
| |
|
|
6.3 |
|
|
|
公稱壓力為6.3 Mpa |
| |
|
|
|
C304 |
|
|
轉子為304不銹鋼 |
| |
|
|
|
C316 |
|
|
轉子為316不銹鋼 |
| |
|
|
|
CC304 |
|
|
殼體、轉子為304不銹鋼 |
| |
|
|
|
CC316 |
|
|
殼體、轉子為316不銹鋼 |
| |
|
|
|
|
F |
|
發訊器脈沖輸出 |
| |
|
|
|
|
I |
|
發訊器電流輸出 |
| |
|
|
|
|
|
A |
工作溫度-20~+80 |
| |
|
|
|
|
|
B |
工作溫度-20~+150 |
| |
|
|
|
|
|
C |
工作溫度-20~+250 |
| |
|
|
|
|
|
D |
工作溫度-20~+350 |
|
|
|
