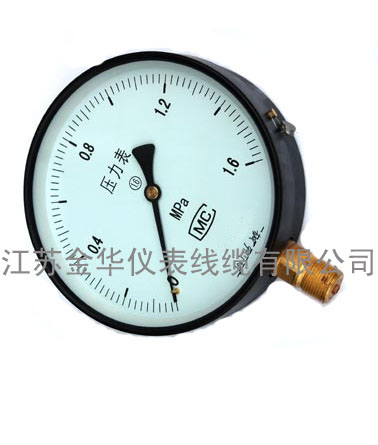

Y系列壓力表
|
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。 |
| |
型號 |
精度等級 |
測量范圍 Mpa |
結構特點 |
接頭螺紋 |
Y-60 |
2.5 |
0-0.06 0.1
0.16 0.25 0.4
0.6 1 1.6
2.5 4 6
10 16 25
40 60 |
徑向 |
M14×1.5 |
Y-100
Y-150
Y-200 |
1.6 |
M20×1.5 |
Y-60Z |
2.5 |
軸向 |
M14×1.5 |
Y-100Z
Y-150Z |
1.6 |
M20×1.5 |
Y-60ZT |
2.5 |
軸向帶前邊 |
M14×1.5 |
Y-100ZT
Y-150ZT |
1.6 |
M20×1.5 |
Y-100TQ
Y-150TQ |
徑向帶前邊 |
|
使用工作溫度：-40℃～70℃，相對溫度不大于 85%
儀表執行標準：GB/T1226-2001 |

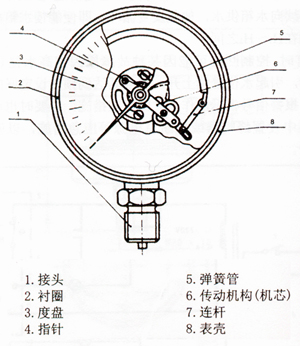

■ 結構原理 |
|
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。 |
|

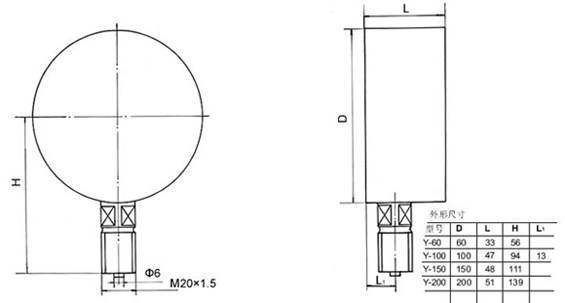

■ 外形尺寸 |
|
|
|
