鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優(yōu)點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節(jié)器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
主要技術指標
測溫范圍和準確度
類別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
最高使用溫度℃ |
允許偏差 |
測量范圍℃ |
允差值 |
鉑銠10-鉑 |
WRPK |
S |
≥Φ3 |
1100 |
1200 |
0-1200 |
±1.5℃或±1.5%t |
鎳鉻-銅鎳 |
WREK |
E |
≥Φ3 |
600 |
700 |
0-700 |
±2.5℃或±0.75%t |
鎳鉻-鎳硅 |
WRNK |
K |
≥Φ3 |
800 |
950 |
0-900 |
±2.5℃或±0.75%t |
銅-銅鎳 |
WRCK |
T |
≥Φ3 |
350 |
400 |
小于-200 |
未作規(guī)定 |
-40-350 |
±0.75%t |
鐵-銅鎳 |
WRFK |
J |
≥Φ3 |
500 |
600 |
0-600 |
±2.5℃或±0.75%t |
|
注："t"為被測溫度的絕對值。
T型分度號產品需與本廠協商訂貨。
● 鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規(guī)定：
熱響應時間τ0.5S |
接殼式 |
絕緣式 |
套管直徑（mm） |
2.0 |
0.4 |
0.5 |
3.0 |
0.6 |
1.2 |
4.0 |
0.8 |
2.5 |
5.0 |
1.2 |
4.0 |
6.0 |
2.0 |
6.0 |
8.0 |
4.0 |
8.0 |
|

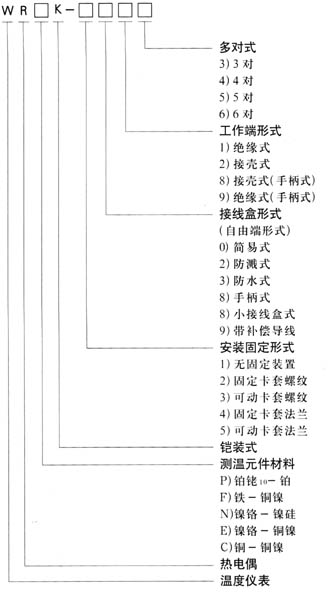

● 型號表示 |
