●概述

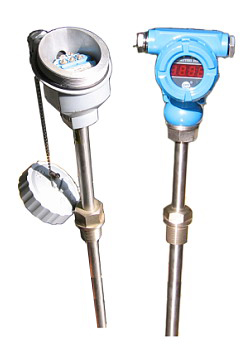

JH-SBW 系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54
●技術指標
| 類 別 |
JH-SBW 模塊式溫變 |
JH-SBW 一體化溫變 |
| 準 確 度 |
0.2%F.S 0.5%F.S |
| 輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
| 輸 出 |
二線制 4-20mA DC |
| 使用溫度 |
-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） |
| 溫度影響 |
≤0.05%/ ℃ |
| 濕 度 |
5-95%RH |
| 現場顯示 |
無 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 顯示精度 |
無 |
數字式： 0.5 級 指針式： 2.0 級 |
| 負載能力 |
< 600 Ω （額定負載 250 Ω ） |
| 外形尺寸 |
44×18 |
70 ×100（中繼器） |
|
|
●選型方法
型號 |
類別 |
感溫元件
材料 |
現場顯示 |
安裝固定
方式 |
接線
盒形式 |
保護
管直徑 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明 |
JH-SBW |
|
|
|
|
|
|
|
|
|
溫度變送器 |
|
R |
|
|
|
|
|
|
|
|
熱電偶 |
Z |
|
|
|
|
|
|
|
|
熱電阻 |
|
M |
|
|
|
|
|
|
|
鎳鉻硅-鎳鉻{ N } |
N |
|
|
|
|
|
|
|
鎳鉻-鎳硅 { K } |
E |
|
|
|
|
|
|
|
鎳鉻-銅鎳 { E } |
F |
|
|
|
|
|
|
|
鐵-銅鎳{ J } |
C |
|
|
|
|
|
|
|
銅-銅鎳{ T } |
P |
|
|
|
|
|
|
|
鉑 {Pt100} |
C |
|
|
|
|
|
|
|
銅 {Cu50} |
|
Y |
|
|
|
|
|
|
現場液晶顯示 |
|
1 |
|
|
|
|
|
無固定裝置 |
2 |
|
|
|
|
|
固定螺紋 |
3 |
|
|
|
|
|
活動法蘭 |
4 |
|
|
|
|
|
固定法蘭 |
5 |
|
|
|
|
|
活絡管接頭式 |
6 |
|
|
|
|
|
固定螺紋錐形式 |
7 |
|
|
|
|
|
直形管接頭式 |
8 |
|
|
|
|
|
固定螺紋管接頭式 |
9 |
|
|
|
|
|
活動螺紋管接頭式 |
|
2 |
|
|
|
|
防噴式 |
3 |
|
|
|
|
防水式 |
4 |
|
|
|
|
防爆式 |
|
0 |
|
|
|
Ф16 |
1 |
|
|
|
Ф12 |
2 |
|
|
|
Ф16高鋁質管 |
3 |
|
|
|
Ф20高鋁質管 |
|
B |
|
|
隔爆 |
|
無 |
|
普通元件 |
K |
|
鎧裝元件 |
|
F |
防腐型 |
N |
耐磨型 |
JH-SBW |
R |
N |
Y |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
|
