◆執行標準：GB12706-91等效采用IEC502、IEC332-3標準
◆用途：適用于額定電壓U0/U為26/35KV及以下供輸配電系統中。
◆使用特性：工作溫度：電纜線芯允許長期最高不超過90℃
線芯短路溫度不得超過250℃，持續時間不超過5秒。
◆彎曲半徑：
單芯電纜允許彎曲半徑：20（d+D）±5%
多芯電纜允許彎曲半徑：15（d+D）±5%
◆敷設溫度：低0℃時敷設，必須預先加溫。
◆敷設落差：敷設不受水平落差限制。

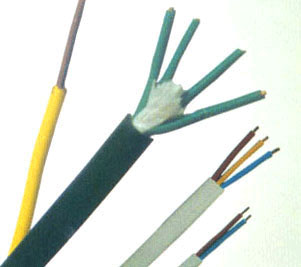

◆電纜型號、名稱及用途
| 型號 |
名稱 |
適用范圍 |
YJV
YJLV
ZR-YJV
ZR-YJLV |
阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜 |
適用于室內外敷設，可經受一定的機械外力作用的場合，單芯電纜不能允許敷設在磁性管道中。 |
YJV22
YJLV22
ZR-YJV22
ZR-YJLV |
阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套鋼帶鎧裝電力電纜 |
適用于埋地敷設，能承受機械外力作用，但不能承受大的拉力。 |
YJV32
YJLV32
ZR-YJV32
ZR-YJB32 |
阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套細鋼絲鎧裝電力電纜 |
適用于水中或落差地區，能承受機械外力作用和相當拉力。 |
亦可生產聚乙烯護套YJY、YJLY系列產品
◆電纜規格：
| 芯數 |
銅導體 |
鋁導體 |
| YJV，ZR-YJV |
YJV22，ZR-YJV22 |
YJLV，ZR-YJLV |
YJLV22，ZR-YJLV22 |
| 1 |
1.5-500 |
10-500 |
10-500 |
10-500 |
| 2 |
1.5-300 |
4-240 |
10-300 |
10-240 |
| 3 |
1.5-300 |
2.5-240 |
10-300 |
10-240 |
| 4 |
1.5-300 |
2.5-240 |
10-300 |
10-240 |
| 5 |
1.5-300 |
2.5-240 |
10-300 |
10-240 |
| 3+1 |
4-300 |
4-240 |
16-300 |
16-240 |
| 3+2 |
4-300 |
4-240 |
16-300 |
16-240 |
| 4+1 |
4-300 |
4-240 |
16-300 |
16-240 |
表中示列入的產品標準、規格和截面，亦可按用戶要求生產
◆生產范圍：
型號 |
芯數 |
額定電壓kV |
3.6/6 |
6/6，6/10 |
8.7/10，8.7/15 |
12/20 |
21/35 |
26/35 |
導電線芯標稱截面mm2 |
YJV
YJLV
ZR-YJV
ZR- YJLV |
1 |
25-400 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
3 |
25-300 |
25-300 |
25-300 |
35-300 |
50-185 |
50-185 |
YJV22
YJLV22
ZR-YJV22
ZR-YJLV |
3 |
25-300 |
25-300 |
25-300 |
35-300 |
50-185 |
50-185 |
YJV32
YJLV32
ZR-YJV32
ZR-YJLV32 |
1 |
25-400 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
3 |
25-300 |
25-300 |
25-300 |
35-300 |
|
|
表中未列入的產品標準、規格和截面，亦可按用戶要求生產。
◆導電線芯直流電阻：
導體標稱截面 |
導體****直流電阻
Ω/km |
mm2 |
|
銅 |
鋁 |
1.5 |
12.1 |
- |
2.5 |
7.41 |
- |
4 |
4.61 |
7.41 |
6 |
3.08 |
4.61 |
10 |
1.83 |
3.08 |
16 |
1.15 |
1.91 |
25 |
0.727 |
1.20 |
35 |
0.524 |
0.0868 |
50 |
0.387 |
0.641 |
70 |
0.268 |
0.443 |
95 |
0.193 |
0.320 |
120 |
0.153 |
0.253 |
150 |
0.124 |
0.206 |
185 |
0.0991 |
0.164 |
240 |
0.0754 |
0.125 |
300 |
0.0601 |
0.100 |
400 |
0.0474 |
0.0778 |
500 |
0.0366 |
0.0605 |
電纜3+1，3+2、4+1、電纜中3、4（主線芯）和1、2（輔線芯）之間的配備。
120主線芯
（mm2） |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
輔線芯
（mm2） |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
◆電纜截流量：
| 導體 |
導體截面 |
非鎧裝型電纜 |
鎧裝型電纜 |
| 單芯 |
3芯 |
單芯 |
3芯 |
| 空氣 |
土壤 |
空氣 |
土壤 |
空氣 |
土壤 |
空氣 |
土壤 |
| 銅導體 |
1.5 |
30 |
43 |
21 |
25 |
- |
- |
- |
- |
| 2.5 |
40 |
57 |
28 |
33 |
- |
- |
28 |
33 |
| 4 |
53 |
74 |
37 |
44 |
- |
- |
37 |
43 |
| 6 |
67 |
94 |
46 |
54 |
- |
- |
47 |
54 |
| 10 |
93 |
127 |
63 |
73 |
105 |
125 |
63 |
71 |
| 16 |
124 |
165 |
84 |
94 |
136 |
162 |
84 |
92 |
| 25 |
168 |
213 |
109 |
120 |
180 |
210 |
110 |
118 |
| 35 |
207 |
256 |
132 |
144 |
220 |
253 |
134 |
141 |
| 50 |
252 |
304 |
159 |
169 |
265 |
299 |
161 |
167 |
| 70 |
308 |
372 |
195 |
205 |
322 |
366 |
197 |
203 |
| 95 |
384 |
449 |
237 |
245 |
398 |
442 |
239 |
242 |
| 120 |
439 |
512 |
273 |
278 |
465 |
505 |
275 |
274 |
| 150 |
507 |
575 |
310 |
309 |
521 |
567 |
314 |
305 |
| 185 |
591 |
650 |
355 |
347 |
604 |
639 |
354 |
341 |
| 240 |
694 |
757 |
416 |
399 |
706 |
744 |
414 |
392 |
| 300 |
810 |
855 |
473 |
446 |
819 |
842 |
- |
- |
| 400 |
937 |
976 |
- |
- |
949 |
962 |
- |
- |
| 500 |
1078 |
1110 |
- |
- |
1094 |
1094 |
- |
- |
| |
|
|
|
|
|
|
|
|
|
| 鋁導體 |
10 |
71 |
97 |
48 |
56 |
81 |
96 |
49 |
55 |
| 16 |
121 |
162 |
82 |
92 |
133 |
159 |
82 |
90 |
| 25 |
130 |
165 |
85 |
93 |
140 |
163 |
85 |
92 |
| 35 |
160 |
199 |
102 |
111 |
170 |
196 |
104 |
110 |
| 50 |
195 |
235 |
123 |
131 |
205 |
272 |
124 |
129 |
| 70 |
239 |
289 |
152 |
159 |
250 |
284 |
153 |
158 |
| 95 |
298 |
348 |
184 |
190 |
208 |
343 |
185 |
188 |
| 120 |
340 |
398 |
213 |
216 |
361 |
392 |
214 |
213 |
| 150 |
392 |
445 |
241 |
240 |
404 |
439 |
242 |
237 |
| 185 |
459 |
505 |
277 |
271 |
469 |
497 |
277 |
267 |
| 240 |
539 |
589 |
326 |
312 |
549 |
578 |
325 |
308 |
| 300 |
629 |
664 |
272 |
351 |
636 |
654 |
- |
- |
| 400 |
731 |
762 |
- |
- |
741 |
751 |
- |
- |
| 500 |
845 |
870 |
- |
- |
858 |
858 |
- |
- |
型號說明:
| 項目 |
代號 |
說明 |
| 阻燃代號 |
/
ZR |
非阻燃可省略
阻燃 |
| 絕緣材料 |
YJ |
交聯聚氯乙烯材料
|
| 護套材料 |
V
|
聚氯乙烯
|
| 鎧裝材料 |
22
32 |
鋼帶鎧裝
細鋼絲鎧裝 |
| 耐熱等級 |
1
90
105 |
最高工作溫度為70℃，可省略
最高工作溫度為90℃
最高工作溫度為105℃ |
| 額定電壓等級 |
0.6/1KV
26/35KV
|
額定工作電壓U0/U為0.6/1KV
額定工作電壓U0/U為26/35KV |
| 規格 |
|
填寫芯數×導體截面（N×S）
N：1 2 3 4 3+1 5 4+1 3+2
S：1.5 2.5 4 6 10……240mm2 |
型號規格表示:
例1:0.6/1KV銅芯交聯聚乙烯絕緣聚氯乙烯護套、3芯120mm2交聯電力電纜表示為：YJV0.6/1KV 3×120mm
例2：8.7/10KV銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套、3芯70mm2高壓交聯電力電纜表示為：YJV228.7/10KV 3×70
◆交貨長度：電纜一般應不少于100米，允許50米以上的短線交貨、數量不超過交貨總長的10%；如有特殊要求供需雙方可另行協商。
|
