概 述

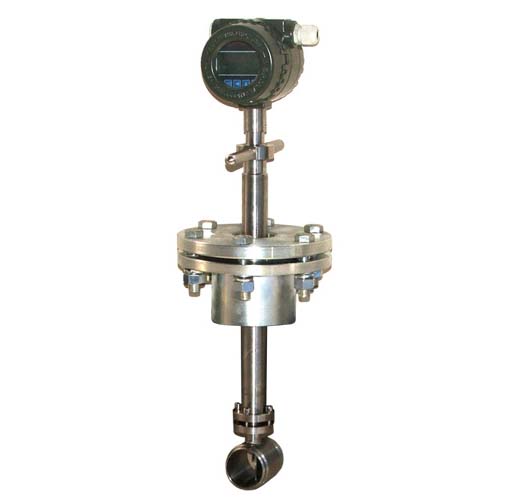

JHLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。。
JHLUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
儀表特點
1、 可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數
表1
公稱通經（mm） |
250～1500 |
儀表材質 |
1Cr18Ni 9Ti |
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
被測介質溫度（℃） |
－40～+250℃ |
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
精度等級 |
示值的±2.5% |
量程比 |
1:10；1:15 |
阻力損失系數 |
Cd<2.6 |
輸出信號 |
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號 |
供電電源 |
傳感器：、+24VDC
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池 |
信號傳輸線 |
KVVP3×0.3（三線制），2×0.3（二線制） |
傳輸距離 |
≤500m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
ExdIIBT6 |
防護等級 |
IP65 |
允許振動加速度 |
1.0g |
型號及功能選擇
JHLUCB—?????—????—????—???
JHLUCB……………插入式渦街流量傳感器
JHLUCB型插入式渦街流量計表體安裝形式
1 JHLU型插入式渦街表體斷流拆裝式
2 JHLU型插入式渦街表體不斷流拆裝式
B-可測介質
1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）
2 測量液體
3 測量氣體
4 測量飽和蒸汽、過熱蒸汽
O -渦街口徑
JHLUCB型插入式渦街
口徑 020 ------ 200mm
025----------250mm
030----------300mm
035----------350mm
040----------400mm
045----------450mm
050----------500mm
-------
-------
200---------2000mm
D-輸出信號
0 電壓脈沖（低電平≤1V， 高電平≥6V，脈寬≥10uS）
1 兩線制4-20mA輸出（ 溫壓補償型為三線制）
2 無信號輸出現場顯示
E-可測最高介質溫度
0 -40℃…＋150℃
1 -40℃…＋280℃（JHLU型插入式渦街250℃）
2 -40℃…＋350℃（JHLU型插入式渦街不可選）
3 -40℃…＋420℃（只限傳感頭不斷流拆卸型）
F-防爆等級
0 無防爆認證，防護等級為IP54、IP65
1 本安防爆型，防爆等級為ExiaⅡCT4
2 隔爆防爆型，防爆等級為ExdⅡCT6
G-渦街放大器顯示形式
0 無現場顯示型�。o補償功能）
1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標準流量等）
H-儀表精度等級
0 1.0級（JHLU型****，JHLU型需協議供貨）
1 0.5級（只限JHLU型渦街）
2 0.2級（只限JHLU型渦街，需協議供貨）
3 2.5級（JHLU型插入型渦街****型）
4 1.5級（JHLU型插入式渦街需協議供貨）
5 低流速型渦街（表體內直接縮徑，精度≥1.5級）
I-放大器安裝形式
0 表體與放大器不分離型
1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）
2 表體潛水式渦街
J-渦街放大器工作電源
0 12VDC供電
1 24VDC供電
2 3.6V鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3 3.6V鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
R- JHLU型插入式渦街表體法蘭壓力等級
0 PN1.6MPa
1 PN2.5MPa（壓力等級≥2.5 MPa需協議供貨）
M-通訊方式
0 無通訊
1 R485通訊（只限智能式放大器）
2 R232通訊（只限智能式放大器）
N-HART協議
0 無HART協議
1 帶HART協議（需協議供貨）
Q-濾波方式
0 普通方式
1 智能數字濾波方式（需協議供貨）
